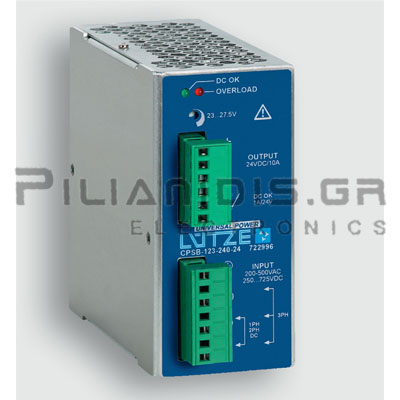

CPSB-123-240-24 | 722996
Power supply Compact Universal, 240 W
Είσοδος
- Αριθμός Φάσεων: 3
- Ονομαστική Τάση Vn: AC 200-500 V
- Εύρος Τάσης Λειτουργίας: 187-550VAC / 250-725VDC (UL: DC 300500 V)
- Εύρος Συχνοτήτων: 47-63Hz
- Ονομαστική τιμή Έντασης In: 1-/2-phase: 2.2A @ AC 220V / 1.1A @ AC 500V, 3-phase: 1.5A @ AC 220V / 0.8A @ AC
- Ρεύμα Εισροής: 45A / 1.31 A²s
- Εξωτερική Προστασία: Mini-circuit breaker: D 4A, C 6A / safety fuse: T 6.3A (απαιτείται)
- Συντελεστής Ισχύος P.F.C.: >0.6 @ 230V, >0.5 @ 400V
Έξοδος
- Τάση/ρεύμα Εξόδου: DC 24 V/10 A
- Ονομαστική Τάση Vn: 24Vdc
- Ονομαστική τιμή Έντασης: In: 10Αdc, 15A, 6A
- Διαρροή Ισχύος: <18 W
- Εύρος Ρύθμισης Τάσης Uout min./Uout max: 23-28Vdc
- Ρύθμιση Φορτίου: <1 %
- Κυματισμός και Θόρυβος: <100 mV pp
- Hold up time: >15ms @ AC 230V / >100ms @ AC 500V
- Parallel / redundant mode: Yes/via external decoupling diode e
- Efficiency : >93 %
- Προστασία από Θερμοκρασία: Ναι
- Προστασία από Υπέρταση: Ναι DC 33 V

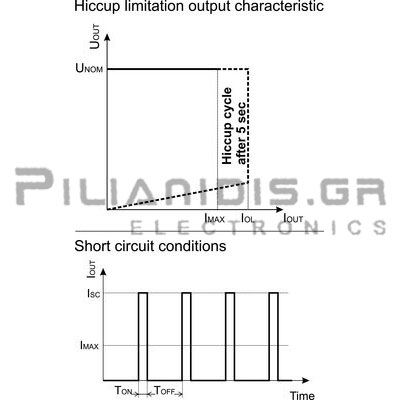

- Βραχυκύκλωμα: Hiccup mode
Ενδείξεις - Παρακολούθηση
- Ένδειξη Κατάστασης DC ON πράσινο LED: 21.6 V
- Ένδειξη Κατάστασης DC LOW LED κόκκινο: 21.6 V
- Έλεγχος DC ON (Ready): NO επαφή
- Τάση Μεταγωγής: 30V DC
- Ρεύμα μεταγωγής: 1A DC
- Τάση Απομόνωσης: 500VAC
Γενικά Χαρακτηριστικά
- Είσοδος / έξοδος τάσης μόνωσης: DC 4.2 kV
- Είσοδος τάσης μόνωσης / γείωση: DC 2.2 kV
- Έξοδος τάσης μόνωσης / γείωση: DC 750 V

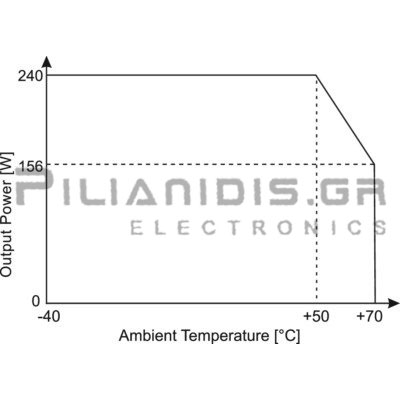

- Μείωση Απόδοσης: >50℃: -4.2 W/℃
- Υλικό Κατασκευής: Αλουμίνιο
- MTBF: >500000 h: SN29500 / >150000 h: MIL-HDBK-217F
- Βαθμός Προστασίας: IP20 (IEC 529 / EN 60529)
- Κατηγορία Προστασίας: I
- Βάρος: 0.65Kg
- Τύπος Σύνδεσης: Βιδωτό In:0.20 mm² - 2.5 mm² AWG 30 - AWG 12

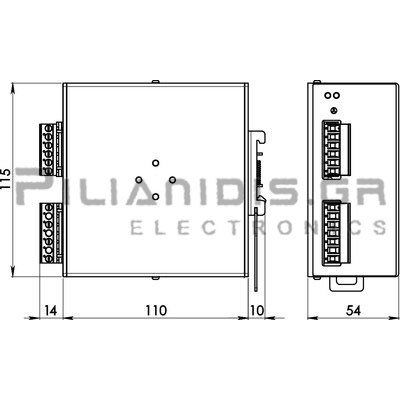

- Διαστάσεις: 54x115x110mm
- Θερμοκρασία Λειτουργίας: -40 έως +70℃ (Εγκρίθηκε από το UL έως +50℃)
- Θερμοκρασία Αποθήκευσης: -40 έως +80℃
- Κατηγορία Υπερτάσεως: III
- Βαθμός Ρύπανσης: 2
