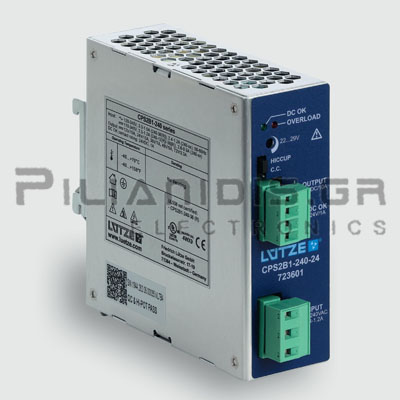

CPS2B1-240-48 | 723621
Power supply Compact Ultra, 240 W

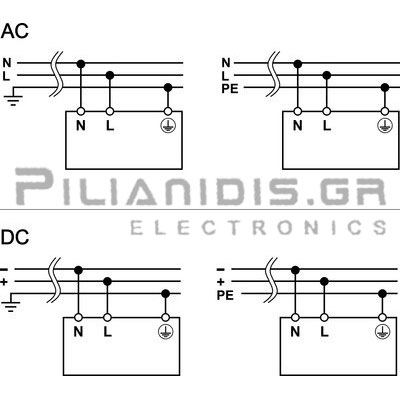

Είσοδος
- Αριθμός Φάσεων: 1
- Ονομαστική Τάση Vn: AC 120/240V (UL certified)
- Εύρος Τάσης Λειτουργίας: AC 90-264V / DC 110-345V
- Εύρος Συχνοτήτων: 47-63Hz
- Ονομαστική τιμή Έντασης In: 2.4A @ AC 120V / 1.2A @ AC 240V
- Ρεύμα Εισροής: <34 A / 0.66 A²s
- Εξωτερική Προστασία: 10AT or MCB 10A C-curve
- Συντελεστής Ισχύος P.F.C.: >0.90, enabled
Έξοδος
- Τάση/ρεύμα Εξόδου: DC 48 V/5 A
- Ονομαστική Τάση Vn: 48Vdc
- Ονομαστική τιμή Έντασης: In: 5A, max 8.5A 5sec Hiccup Mode
- Διαρροή Ισχύος: <17 W
- Εύρος Ρύθμισης Τάσης Uout min./Uout max: 45-55Vdc
- Ρύθμιση Φορτίου: <1 %
- Κυματισμός και Θόρυβος: <400 mV pp
- Hold up time: >20ms @ AC 240V
- Parallel / redundant mode: Yes/via external decoupling diode e.g. 722999
- Efficiency : >93.5 % @ AC 240V
- Προστασία από Θερμοκρασία: Ναι
- Προστασία από Υπέρταση: Ναι > DC 68 V

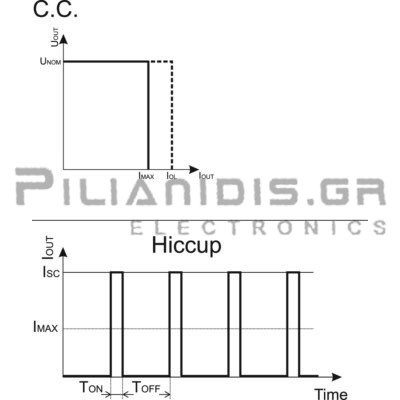

- Βραχυκύκλωμα: Adjustable: Hiccup, C.C. Mode
Ενδείξεις - Παρακολούθηση
- Ένδειξη Κατάστασης DC ON πράσινο LED: >43.2V
- Ένδειξη Κατάστασης DC LOW LED κόκκινο: <43.2V
- Έλεγχος DC ON (Ready): NO επαφή
- Τάση Μεταγωγής: AC/DC 300 V / DC 150 V
- Ρεύμα μεταγωγής: 1A AC/DC
- Τάση Απομόνωσης: 500VAC
Γενικά Χαρακτηριστικά
- Είσοδος / έξοδος τάσης μόνωσης: DC 4.2 kV
- Είσοδος τάσης μόνωσης / γείωση: DC 2.2 kV
- Έξοδος τάσης μόνωσης / γείωση: DC 750 V
- Μείωση Απόδοσης: >60℃: -1.2 W/℃
- Υλικό Κατασκευής: Αλουμίνιο
- MTBF: MIL-HDBK-217F, >500000 h at 25℃ ambient full load
- Βαθμός Προστασίας: IP20 (IEC 529 / EN 60529)
- Κατηγορία Προστασίας: I
- Βάρος: 0.75Kg
- Τύπος Σύνδεσης: Βιδωτό In:0.20 mm² - 2.5 mm² AWG 24-14

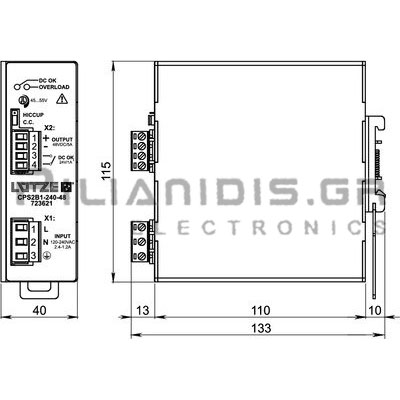

- Διαστάσεις: 40x115x133mm
- Θερμοκρασία Λειτουργίας: -40 έως +70℃ (Εγκρίθηκε από το UL έως +70℃)
- Θερμοκρασία Αποθήκευσης: -40 έως +80℃
- Κατηγορία Υπερτάσεως: III
- Βαθμός Ρύπανσης: 2
