CPSB3-960-48 | 722812
Power supply Compact Universal, 960 W
Είσοδος
- Αριθμός Φάσεων: 3
- Ονομαστική Τάση Vn: 3xAC 400-500 V
- Εύρος Τάσης Λειτουργίας: 340-550VAC / 520-725VDC
- Εύρος Συχνοτήτων: 47-63Hz
- Ονομαστική τιμή Έντασης In: 2.4A @ AC 400V / 2.1 A @ AC 500V
- Ρεύμα Εισροής: 50A / 1.86 A²s
- Εξωτερική Προστασία: Mini-circuit breaker: 3xC 10A / safety fuse: 3xT 10A (απαιτείται)
- Συντελεστής Ισχύος P.F.C.: >0.7
Έξοδος
- Τάση/ρεύμα Εξόδου: DC 48 V/20 A
- Ονομαστική Τάση Vn: 48Vdc
- Ονομαστική τιμή Έντασης: In: 20Αdc, max 30Αdc 5sec
- Διαρροή Ισχύος: <78 W
- Εύρος Ρύθμισης Τάσης Uout min./Uout max: 45-55Vdc
- Ρύθμιση Φορτίου: <0.5 %
- Κυματισμός και Θόρυβος: <150 mV pp
- Hold up time: >15ms
- Parallel / redundant mode: Max. 2 devices / via external decoupling diodes e.g. 722999
- Efficiency : >92.5 %
- Προστασία από Θερμοκρασία: Ναι
- Προστασία από Υπέρταση: Ναι DC 68 V

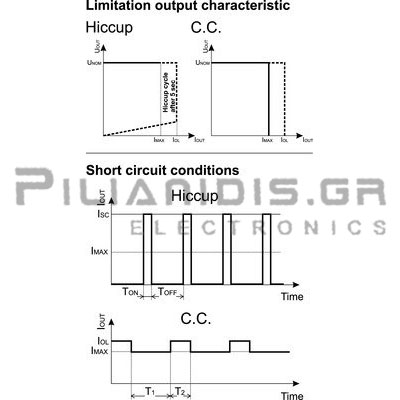

- Βραχυκύκλωμα: Adjustable: Hiccup, current limiting
Ενδείξεις - Παρακολούθηση
- Ένδειξη Κατάστασης DC ON πράσινο LED: 43.2V
- Ένδειξη Κατάστασης DC LOW LED κόκκινο: 43.2V
- Έλεγχος DC ON (Ready): NO επαφή
- Τάση Μεταγωγής: 300V AC / 150V DC
- Ρεύμα μεταγωγής: 1A AC/DC
- Τάση Απομόνωσης: 500VAC
Γενικά Χαρακτηριστικά
- Είσοδος / έξοδος τάσης μόνωσης: DC 4.2 kV
- Είσοδος τάσης μόνωσης / γείωση: DC 2.2 kV
- Έξοδος τάσης μόνωσης / γείωση: DC 750 V

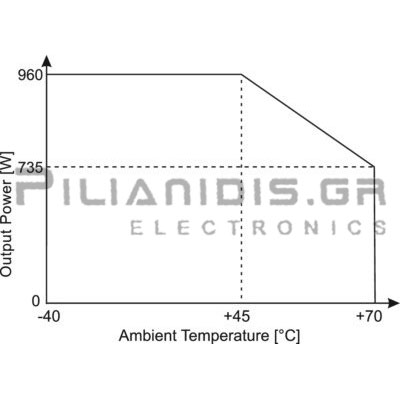

- Μείωση Απόδοσης: >45℃: -15 W/℃
- Υλικό Κατασκευής: Αλουμίνιο
- MTBF: >500000 h: SN29500 / >500000 h: MIL-HDBK-217F
- Βαθμός Προστασίας: IP20 (IEC 529 / EN 60529)
- Κατηγορία Προστασίας: I
- Βάρος: 1.3Kg
- Τύπος Σύνδεσης: Βιδωτό 0.20 mm² - 10.0 mm² max. 0.62 Nm

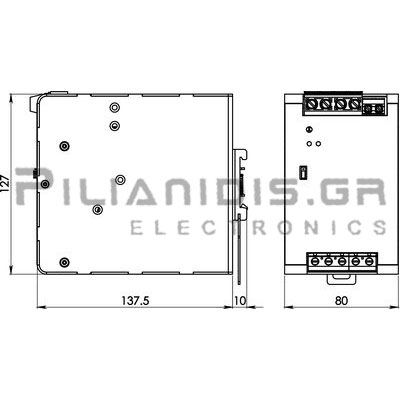

- Διαστάσεις: 80x127x137.5mm
- Θερμοκρασία Λειτουργίας: -40 έως +70℃ (Εγκρίθηκε από το UL έως +45℃)
- Θερμοκρασία Αποθήκευσης: -40 έως +80℃
- Κατηγορία Υπερτάσεως: III
- Βαθμός Ρύπανσης: 2
