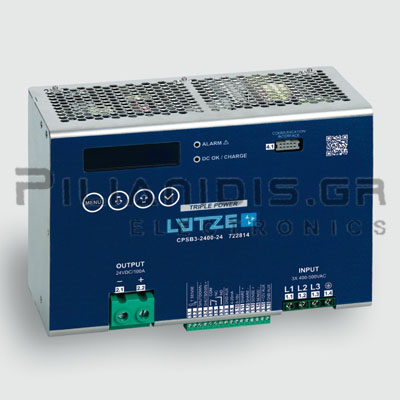

CPSB3-2400-24 | 722814
Power supply Compact Universal, 2400 W
Είσοδος
- Αριθμός Φάσεων: 3
- Ονομαστική Τάση Vn: 3xAC 400-500 V
- Εύρος Τάσης Λειτουργίας: 340-550VAC / 520-750VDC
- Εύρος Συχνοτήτων: 47-63Hz
- Ονομαστική τιμή Έντασης In: 4.5A @ AC 400V / 3.5A @ AC 500V
- Ρεύμα Εισροής: < 12.5A (active inrush current limitation)
- Εξωτερική Προστασία: Mini-circuit breaker: 3xC 10A / safety fuse: 3xT 10A (απαιτείται)
- Συντελεστής Ισχύος P.F.C.: >0.92
Έξοδος
- Τάση/ρεύμα Εξόδου: DC 24 V/100 A
- Ονομαστική Τάση Vn: 24Vdc
- Ονομαστική τιμή Έντασης: In: 100Αdc, max 150Αdc 5sec
- Διαρροή Ισχύος: <200 W
- Εύρος Ρύθμισης Τάσης Uout min./Uout max: 11.9-29Vdc
- Ρύθμιση Φορτίου: <1 %
- Κυματισμός και Θόρυβος: <200 mV pp
- Hold up time: >10ms @ AC 400V / >10ms @ AC 500V

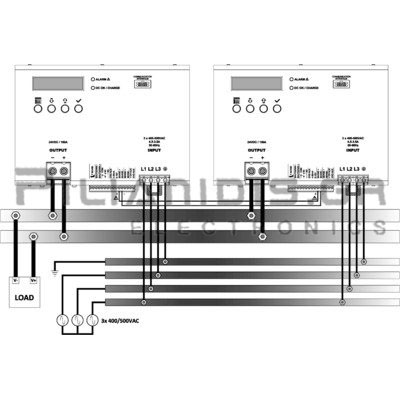

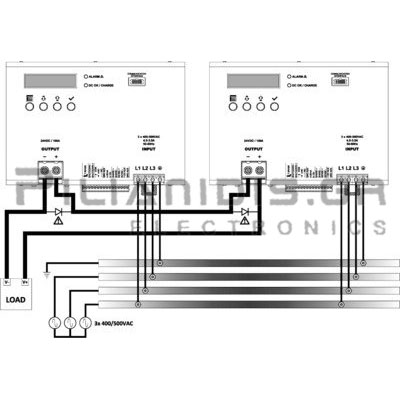

- Parallel / redundant mode: Max. 4 devices
- Efficiency : >92 %
- Προστασία από Θερμοκρασία: Ναι
- Προστασία από Υπέρταση: Ναι DC 33 V
- Βραχυκύκλωμα: Adjustable: Hiccup, current limiting
Ενδείξεις - Παρακολούθηση
- Ένδειξη Κατάστασης DC ON πράσινο LED: Alphanumeric display
- Ένδειξη Κατάστασης DC LOW LED κόκκινο: Alphanumeric display
- Έλεγχος DC ON (Ready): NO επαφή
- Τάση Μεταγωγής: 30V AC/DC, 1 A, 30 W
- Τάση Απομόνωσης: 500VAC
Γενικά Χαρακτηριστικά
- Είσοδος / έξοδος τάσης μόνωσης: DC 4.2 kV
- Είσοδος τάσης μόνωσης / γείωση: DC 2.2 kV
- Έξοδος τάσης μόνωσης / γείωση: DC 750 V

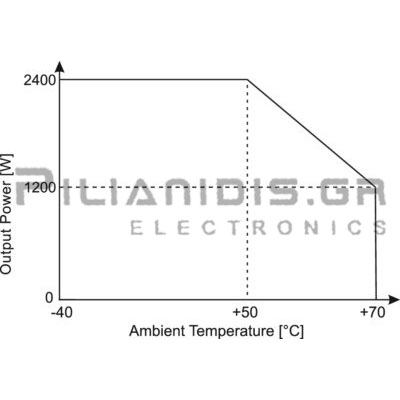

- Μείωση Απόδοσης: >50℃: -60 W/℃
- Υλικό Κατασκευής: Αλουμίνιο
- MTBF: >500000 h: SN29500 / >700000 h: MIL-HDBK-217F
- Βαθμός Προστασίας: IP20 (IEC 529 / EN 60529)
- Κατηγορία Προστασίας: I
- Βάρος: 2.8Kg
- Τύπος Σύνδεσης: Βιδωτό In:0.20 mm² - 4.0 mm² Out:0.20 mm² - 35mm² Aux:0.20mm² - 1.5mm²

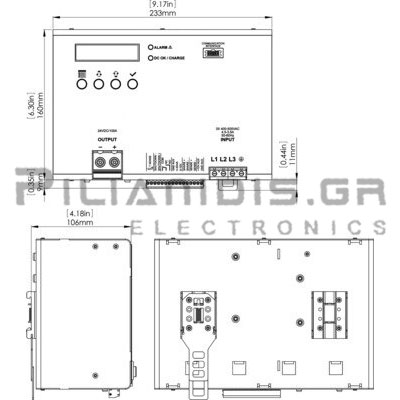

- Διαστάσεις: 233x160x101mm
- Θερμοκρασία Λειτουργίας: -40 έως +70℃ (Εγκρίθηκε από το UL έως +50℃)
- Θερμοκρασία Αποθήκευσης: -40 έως +80℃
- Κατηγορία Υπερτάσεως: III
- Βαθμός Ρύπανσης: 2
