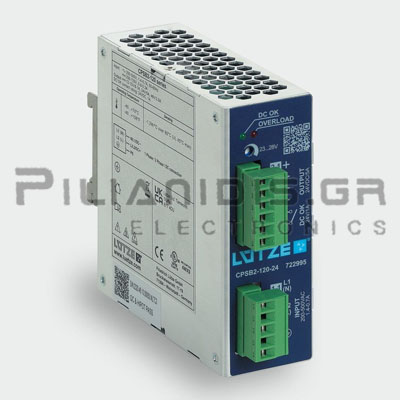

CPSB2-120-24 | 722995
Power supply Compact Universal, 120 W
Είσοδος
- Αριθμός Φάσεων: 2
- Ονομαστική Τάση Vn: AC 400-500 V
- Εύρος Τάσης Λειτουργίας: 187-550VAC / 270-725VDC
- Εύρος Συχνοτήτων: 47-63Hz
- Ονομαστική τιμή Έντασης In: 1.4A @ AC 200V / 0.7 A @ AC 500V
- Ρεύμα Εισροής: <21A
- Εξωτερική Προστασία: Mini-circuit breaker: D 6 A, C 6A / safety fuse: T 4A (απαιτείται)
- Συντελεστής Ισχύος P.F.C.: >0.55
Έξοδος
- Τάση/ρεύμα Εξόδου: DC 24 V/5 A
- Ονομαστική Τάση Vn: 24Vdc
- Ονομαστική τιμή Έντασης: In: 5Adc, max 7.5Αdc 30sec
- Διαρροή Ισχύος: <17 W
- Εύρος Ρύθμισης Τάσης Uout min./Uout max: 23-28Vdc
- Ρύθμιση Φορτίου: <1 %
- Κυματισμός και Θόρυβος: <110 mV pp
- Hold up time: >17ms
- Parallel / redundant mode: Yes/via external decoupling diode e.g. 722999
- Efficiency : 88 %
- Προστασία από Θερμοκρασία: Ναι
- Προστασία από Υπέρταση: Ναι <33V

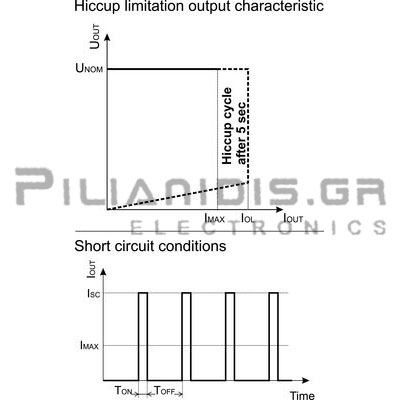

- Βραχυκύκλωμα: Hiccup mode
Ενδείξεις - Παρακολούθηση
- Ένδειξη Κατάστασης DC ON πράσινο LED: 21.6V
- Ένδειξη Κατάστασης DC LOW LED κόκκινο: Iout >110 % IN
- Έλεγχος DC ON (Ready): NO επαφή
- Τάση Μεταγωγής: 300V AC / 150V DC
- Ρεύμα μεταγωγής: 1A AC/DC
- Τάση Απομόνωσης: 500VAC
Γενικά Χαρακτηριστικά
- Είσοδος / έξοδος τάσης μόνωσης: DC 4.2 kV
- Είσοδος τάσης μόνωσης / γείωση: DC 2.2 kV
- Έξοδος τάσης μόνωσης / γείωση: DC 750 V

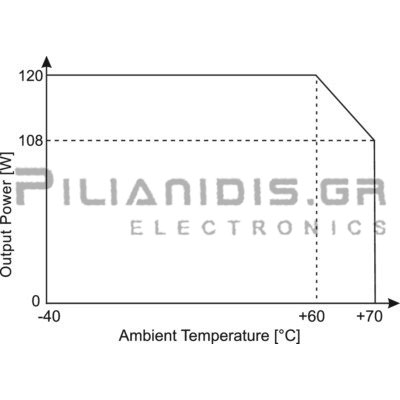

- Μείωση Απόδοσης: >60℃: -1.2 W/℃
- Υλικό Κατασκευής: Αλουμίνιο
- MTBF: >500000 h: SN29500 / >500000 h: MIL-HDBK-217F
- Βαθμός Προστασίας: IP20 (IEC 529 / EN 60529)
- Κατηγορία Προστασίας: I
- Βάρος: 0.5Kg
- Τύπος Σύνδεσης: Βιδωτό 0.20 mm² - 2.5mm² AWG 24 AWG 12

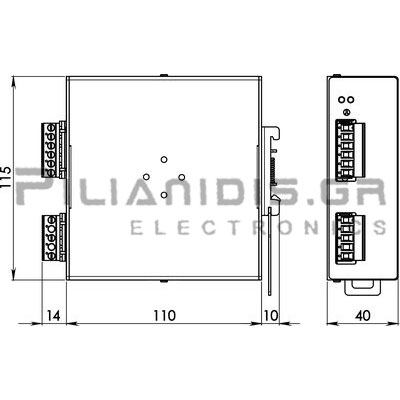

- Διαστάσεις: 40x115x110mm
- Θερμοκρασία Λειτουργίας: -20 έως +70℃ (overtemperature protection)
- Θερμοκρασία Αποθήκευσης: -40 έως +80℃
- Κατηγορία Υπερτάσεως: III
- Βαθμός Ρύπανσης: 2
