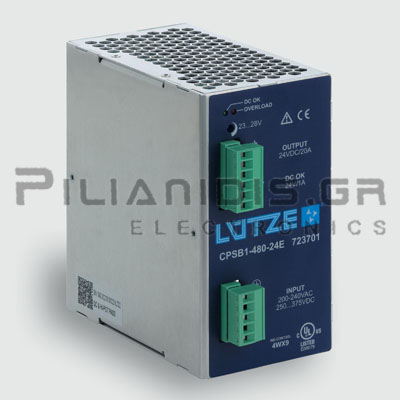

CPSB1-480-24E | 723701
Power supply Compact Economy, 480 W

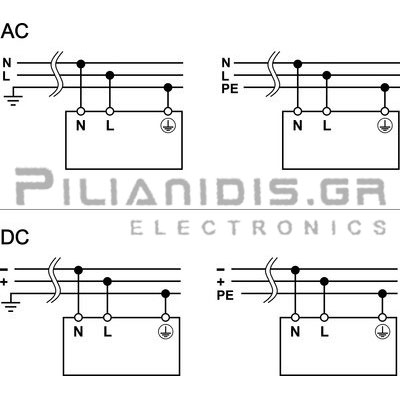

Είσοδος
- Αριθμός Φάσεων: 1
- Ονομαστική Τάση Vn: AC 200-240V (UL certified)
- Εύρος Τάσης Λειτουργίας: AC 187-264V / DC 250-375V
- Εύρος Συχνοτήτων: 47-63Hz
- Ονομαστική τιμή Έντασης In: 2.9A @ AC 200V / 2.5A @ AC 240V
- Ρεύμα Εισροής: <29 A / 0.61 A²s
- Εξωτερική Προστασία: 6.3AT or MCB 6A C-curve or 4A D-curve
- Συντελεστής Ισχύος P.F.C.: >0.90, enabled
Έξοδος
- Τάση/ρεύμα Εξόδου: DC 24 V/20 A
- Ονομαστική Τάση Vn: 24Vdc
- Ονομαστική τιμή Έντασης: In: 20A, max 28A 5sec Hiccup Mode
- Διαρροή Ισχύος: <48 W
- Εύρος Ρύθμισης Τάσης Uout min./Uout max: 23-28Vdc
- Ρύθμιση Φορτίου: <1 %
- Κυματισμός και Θόρυβος: <50 mV pp
- Hold up time: >50ms @ AC 240V
- Parallel / redundant mode: Yes/via external decoupling diode e.g. 722999
- Efficiency : >91 % @ AC 240V
- Προστασία από Θερμοκρασία: Ναι
- Προστασία από Υπέρταση: Ναι > DC 33 V (UA=24 V)
- Βραχυκύκλωμα: Hiccup Mode
Ενδείξεις - Παρακολούθηση
- Ένδειξη Κατάστασης DC ON πράσινο LED: >21.6V
- Ένδειξη Κατάστασης DC LOW LED κόκκινο: <21.6V
- Έλεγχος DC ON (Ready): NO επαφή
- Τάση Μεταγωγής: AC/DC 300 V / DC 150 V
- Ρεύμα μεταγωγής: 1A AC/DC
- Τάση Απομόνωσης: 500VAC
Γενικά Χαρακτηριστικά
- Είσοδος / έξοδος τάσης μόνωσης: DC 4.2 kV
- Είσοδος τάσης μόνωσης / γείωση: DC 2.2 kV
- Έξοδος τάσης μόνωσης / γείωση: DC 750 V

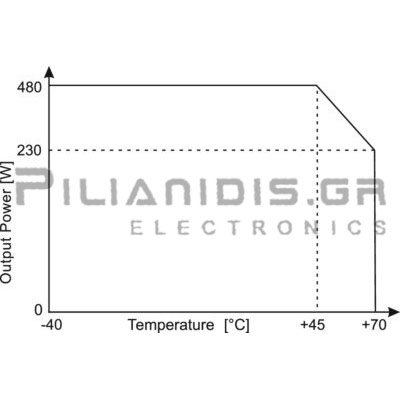

- Μείωση Απόδοσης: >45℃: -10 W/℃ @ AC 240 V
- Υλικό Κατασκευής: Αλουμίνιο
- MTBF: MIL-HDBK-217F, >500000 h at 25℃ ambient full load
- Βαθμός Προστασίας: IP20 (IEC 529 / EN 60529)
- Κατηγορία Προστασίας: I
- Βάρος: 1Kg
- Τύπος Σύνδεσης: Βιδωτό In:0.20 mm² - 2.5 mm² AWG 24-14

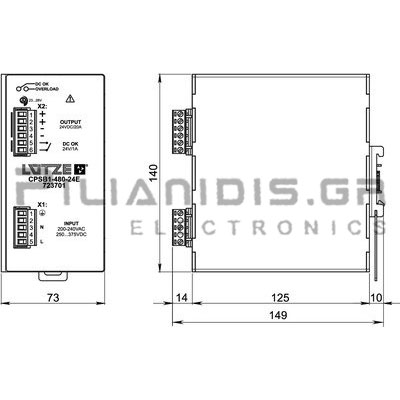

- Διαστάσεις: 73x140x149mm
- Θερμοκρασία Λειτουργίας: -40 έως +70℃ (Εγκρίθηκε από το UL έως +45℃)
- Θερμοκρασία Αποθήκευσης: -40 έως +80℃
- Κατηγορία Υπερτάσεως: III
- Βαθμός Ρύπανσης: 2
