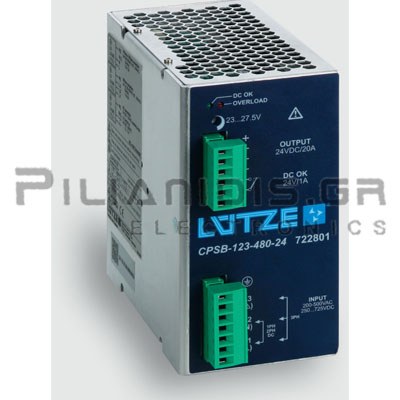

CPSB-123-480-24 | 722801
Power supply Compact Universal, 480 W
Είσοδος

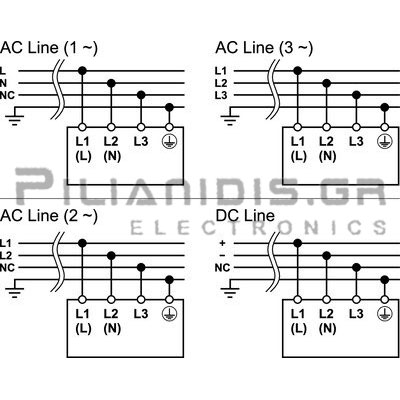

- Αριθμός Φάσεων: 3
- Ονομαστική Τάση Vn: One-, two- and three-phase 200-500VAC
- Εύρος Τάσης Λειτουργίας: 187-550VAC / 250-725VDC (UL: 300-500Vdc)
- Εύρος Συχνοτήτων: 47-63Hz
- Ονομαστική τιμή Έντασης In:
1-/2-Φάση: 2.9 A @ AC 200 V / 1.3 A @ AC 500 V
3 φάσεις: 1.8 A @ AC 200 V / 0.8 A @ AC 500 V
- Ρεύμα Εισροής: 55A / 2.16 A²s
- Εξωτερική Προστασία: Μικροαυτόματος C6A ή D4A (απαιτείται)
- Συντελεστής Ισχύος P.F.C.: >0.9
Έξοδος
- Τάση/ρεύμα Εξόδου: DC 24 V/20 A
- Ονομαστική Τάση Vn: 24Vdc
- Ονομαστική τιμή Έντασης: In: 20Αdc, max 28Αdc 5sec
- Ρεύμα Βραχυκύκλωσης: 50Α
- Διαρροή Ισχύος: <42 W
- Εύρος Ρύθμισης Τάσης Uout min./Uout max: 23-28Vdc
- Ρύθμιση Φορτίου: <1 %
- Κυματισμός και Θόρυβος: <50 mV pp
- Hold up time: >50ms
- Parallel / redundant mode: Ναι/μέσω εξωτερικής διόδου αποσύνδεσης
- Efficiency : >92 %
- Προστασία από Θερμοκρασία: Ναι
- Προστασία από Υπέρταση: Ναι DC 33 V

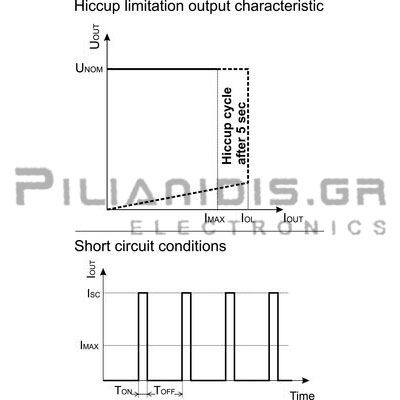

- Βραχυκύκλωμα: Hiccup Mode
Ενδείξεις - Παρακολούθηση
- Ένδειξη Κατάστασης DC ON πράσινο LED: 21.6V
- Ένδειξη Κατάστασης DC LOW LED κόκκινο: Iout >1.1 IN
- Έλεγχος DC ON (Ready): NO επαφή
- Τάση Μεταγωγής: 30V AC/DC
- Ρεύμα μεταγωγής: 1A AC/DC
- Τάση Απομόνωσης: 500VAC
Γενικά Χαρακτηριστικά
- Είσοδος / έξοδος τάσης μόνωσης: DC 4.2 kV
- Είσοδος τάσης μόνωσης / γείωση: DC 2.2 kV
- Έξοδος τάσης μόνωσης / γείωση: DC 750 V

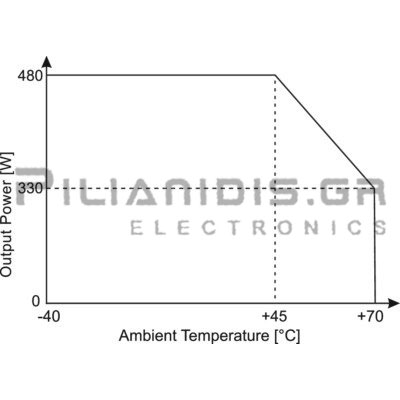

- Μείωση Απόδοσης: >45℃: -10 W/℃
- Υλικό Κατασκευής: Αλουμίνιο
- MTBF: >500000 h: SN29500 / >500000 h: MIL-HDBK-217F
- Βαθμός Προστασίας: IP20 (IEC 529 / EN 60529)
- Κατηγορία Προστασίας: I
- Βάρος: 1Kg
- Τύπος Σύνδεσης: Βιδωτό 0.20 mm² - 2.5 mm² AWG 24 - AWG 12

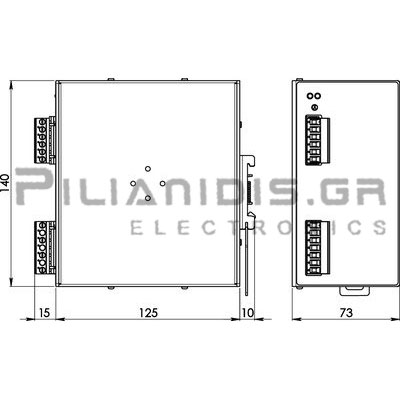

- Διαστάσεις: 73x140x125mm
- Θερμοκρασία Λειτουργίας: -40 έως +70℃ (Εγκρίθηκε από το UL έως +45℃)
- Θερμοκρασία Αποθήκευσης: -40 έως +80℃
- Κατηγορία Υπερτάσεως: III
- Βαθμός Ρύπανσης: 2
