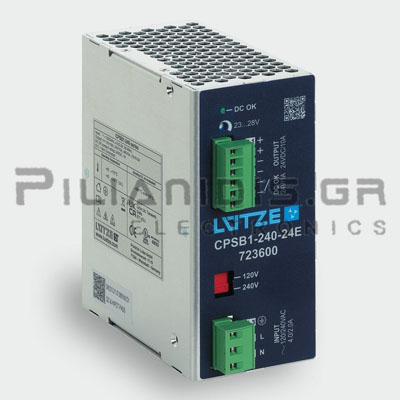

CPSB1-240-24E | 723600
Power supply Compact Economy, 240 W
Είσοδος
- Αριθμός Φάσεων: 1
- Ονομαστική Τάση Vn: AC 120/240V (UL certified)
- Εύρος Τάσης Λειτουργίας: AC 90-132V / AC 187264V / DC 270-345V
- Εύρος Συχνοτήτων: 47-63Hz
- Ονομαστική τιμή Έντασης In: 4A @ AC 120V / 2A @ AC 240V
- Ρεύμα Εισροής: <40 A
- Εξωτερική Προστασία: Mini-circuit breaker: C 10 A / Fusible link: T 10 A
- Συντελεστής Ισχύος P.F.C.: >0.6
Έξοδος
- Τάση/ρεύμα Εξόδου: DC 24 V/10 A
- Ονομαστική Τάση Vn: 24Vdc
- Ονομαστική τιμή Έντασης: In: 10A, max 13.5A 30s
- Διαρροή Ισχύος: <35 W
- Εύρος Ρύθμισης Τάσης Uout min./Uout max: 23-27.5Vdc
- Ρύθμιση Φορτίου: <1 %
- Κυματισμός και Θόρυβος: <100 mV pp
- Hold up time: >60ms @ AC 120V / >70ms @ AC 240V
- Parallel / redundant mode: Yes/via external decoupling diode e.g. 722999
- Efficiency : >87 %
- Προστασία από Θερμοκρασία: Ναι
- Προστασία από Υπέρταση: Ναι DC 33 V (UA=24V)

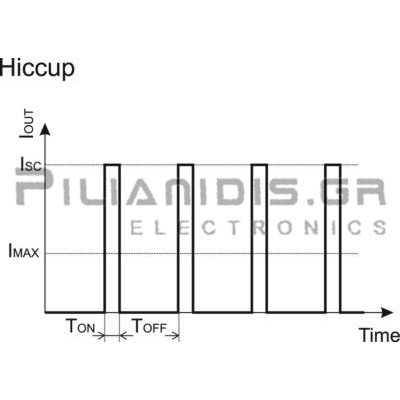

- Βραχυκύκλωμα: Hiccup mode
Ενδείξεις - Παρακολούθηση
- Ένδειξη Κατάστασης DC ON πράσινο LED: >21.6V
- Ένδειξη Κατάστασης DC LOW LED κόκκινο: <21.6V
- Έλεγχος DC ON (Ready): NO επαφή
- Τάση Μεταγωγής: AC 300 V / DC 150 V
- Ρεύμα μεταγωγής: 1A AC/DC
- Τάση Απομόνωσης: 500VAC
Γενικά Χαρακτηριστικά
- Είσοδος / έξοδος τάσης μόνωσης: DC 4.2 kV
- Είσοδος τάσης μόνωσης / γείωση: DC 2.2 kV
- Έξοδος τάσης μόνωσης / γείωση: DC 750 V

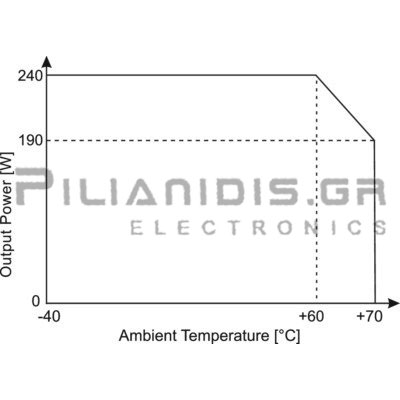

- Μείωση Απόδοσης: >60℃: -5 W/℃
- Υλικό Κατασκευής: Αλουμίνιο
- Βαθμός Προστασίας: IP20 (IEC 529 / EN 60529)
- Βάρος: 0.75Kg
- Τύπος Σύνδεσης: Βιδωτό In:0.20 mm² - 2.5 mm²

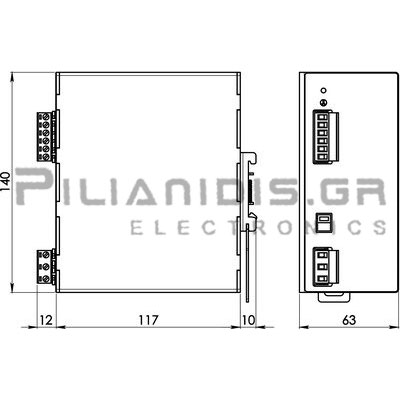

- Διαστάσεις: 63x140x139mm
- Θερμοκρασία Λειτουργίας: -40 έως +70℃ (Εγκρίθηκε από το UL έως +50℃)
- Θερμοκρασία Αποθήκευσης: -40 έως +80℃
- Κατηγορία Υπερτάσεως: III
- Βαθμός Ρύπανσης: 2
